臥式振動電機
詳細介紹：
YCT系列電磁調速異步電機
| 產品規格及主要數據： | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 安裝尺寸及公差： | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| YCT系列電磁調速異步電動機是由三相異步電動機、電磁轉差離合器、測速發電機、電器控制裝置組成的，廣泛適用于恒轉矩?zé)o級調速的各種機器設備上。例如：紡織、電影制片、化工、印染、化學纖維、冶金、造紙、水泥、橡膠、電線、制糖、塑料、發電廠。更適用于變轉矩的離心式水泵和風機負載上，用轉速調節來代替閥門的開閉以控制流量或壓力，從而達到節能的目的。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 型號意義： | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 結構圖： | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

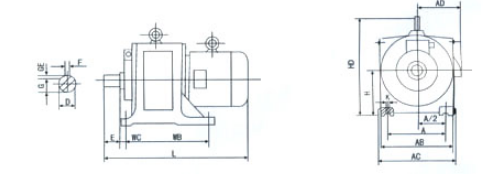

| 外形及安裝尺寸： | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 特點： | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1、交流無級調速，具有速度反饋的自動調節系統，速度變化率低于百分之三。 2、結構簡單、使用維護方便、價格低廉。 3、無失控區、調速范圍廣，*大可達十比一。 4、控制功率小，便于自控、群控、遙控。 5、起動性能好，起動力矩大，起動平滑。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
特性：
1、用戶應按負載系統所要求的轉矩，正確選用YCT調速電動機及其派生系列產品，選用時應按額定轉矩一欄選用，不按標稱功率選用。 2、安裝使用前應檢查下列各項： a、轉動輸出軸應轉動靈活、輕快、無摩擦及有害雜音。 b、用500伏兆歐表檢測電機繞組，激磁繞組和測速機繞組，絕緣電阻應不低于0.38兆歐，否則應進行干燥。 3、安裝 安裝可用彈性聯軸器或皮帶連接。 4、出線端標記 激磁線圈：F1 F2 測速發電機：U V W 5、起動 運行 停機 拖動電動機可以全壓起動，為了減少起動電流亦可降壓起動，拖動電動機起動以后，合上控制箱的電流開關，逐漸調節調速旋鈕，逐漸增加激磁電流，離合器的轉速逐漸加快，至需要的運行轉速。停車時把調速旋鈕調到零位，再停止拖動電機。 常見故障及排除方法：
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
YVP系列變頻調速電機
 | |
| YVP系列變頻調速電動機,采用特殊設計, 是專門為變頻器電源供電的交流調速電動機, 本電動機與變頻器裝置組成機電一體化系統, 該系統可在較寬的范圍內恒轉距運行及恒功率運行。 標準功率范圍:0.55-90kW | |
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 本系列電動機吸收國際上同類產品的優點設計制造，符合IEC國際標準中的有關規定。采用單繞組變極方法實現速度變換。具有體積小、重量輕、噪聲低、起動性能好、運行可靠、維護方便等特點。主要技術指標達到國際標準。 本系列電動機廣泛用于各類需要有級調速的機械設備，能使整機結構緊湊、噪聲降低、能量節約。 防護等級：IP44，IP54，IP55 額定電壓：380V 額定頻率：50Hz | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
變極多速三相異步電動機
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 本系列電動機吸收國際上同類產品的優點設計制造，符合IEC國際標準中的有關規定。采用單繞組變極方法實現速度變換。具有體積小、重量輕、噪聲低、起動性能好、運行可靠、維護方便等特點。主要技術指標達到國際標準。 本系列電動機廣泛用于各類需要有級調速的機械設備，能使整機結構緊湊、噪聲降低、能量節約。 防護等級：IP44，IP54，IP55 額定電壓：380V 額定頻率：50Hz | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
YLJW系列力矩三相異步電動機

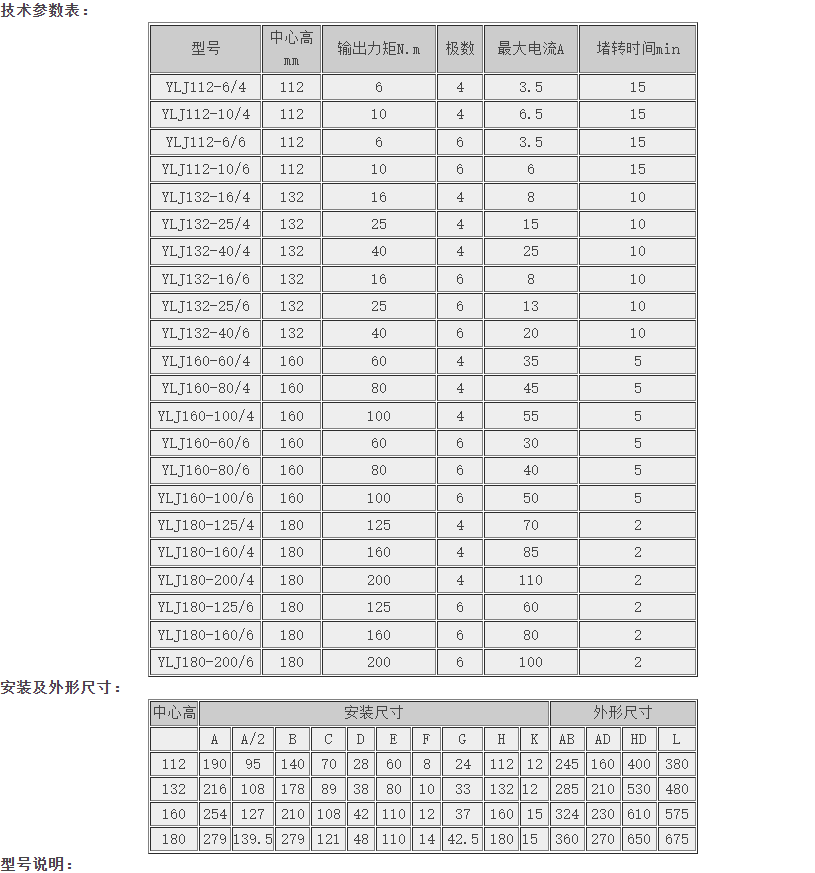

| 技術參數表： | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

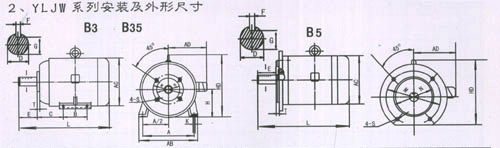

| 安裝及外形尺寸： | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

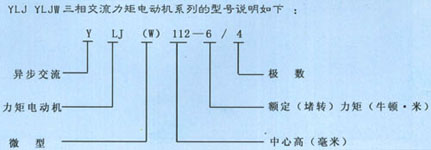

| 型號說明： YLJW三相交流力矩電動機系列的堵轉額定力矩規定如下：0.1；0.2；0.3；0.4；0.5；0.6；0.7；1；1.5；2；2.5；3；3.5；4；5（牛頓米）上述力矩，根據不同的轉速，分別制成4、6、8級和雙速4/8級電動機。 其型號說明如下： | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 在金屬加工、紡織、造紙、橡膠、化工及電線電纜等工業中，往往需要將產品卷繞在卷筒（盤）上，有個需要解決的問題，是如何在卷筒從開始階段到*后階段逐漸增大的整個過程，張力和線速度的變化保持在所允許的范圍內。為了解決上述問題，大多在機械結構上增添各種輔助設備或采用其他傳動系統以求實現。但其效果常不甚理想，同時還存在著設備復雜，費用大，使用維護困難等問題。隨著我國工農業的飛躍發展，高速度、**量和自動化程度的提高，使上述問題更為突出。 YLJW、YLJ系列力矩電動機具有其獨特的電氣特性，當負載增加時，電機的輸送軸轉速能自動隨之降低，使產品卷繞時的張力基本保持不變。這個**的性能與卷繞特性是協調匹配的。所以本系列電動機也可稱之為卷繞特性力矩電機。由于電動機具有較大的阻抗，堵轉電流遠較一般電機為小，以及結構上考慮到多種用途的需要，采用了強迫通風形式，因此能長期運轉在低速范圍甚至處于堵轉狀態，而且結構簡單，無電刷、滑環、整流子等，具有同一般異步電動機使用維護保養簡便的優點。 用途：在紡織、造紙、橡膠、塑料、金屬線材和電線電纜等工業中，需要將產品卷繞在卷筒（盤）上。卷繞的直徑從開始至末了是越卷越大，為保持被卷物張力均勻（即線速度不變），就要求卷筒轉速越卷越小，卷繞力越卷越大，本廠力矩電動機的機械特性完全能滿足這一要求。 通常，每套卷繞設備不可能生產單一的品種和規格，當品種（或材料）和規格更換時，所需張力和轉速也要作相應變更。但對同一規格產品，調整好張力后，在以后的重復周期內不用再變（調）。 力矩電動機還可作開卷（亦稱松卷、放線）工作，即用于將已成卷的產品再松開的場合，此時電動機起制動器作用。為避免在開卷過程中產生時松時緊的動蕩現象，應使開卷時的張力始終與產品傳遞方向，傳遞速度機適應。開卷時，電機的旋轉方向應與產品的傳遞方向相反如下圖：
力矩電動機有經受短時（5-10分鐘）堵轉的能力，因此用在需要一段時間內保持靜止力矩的場合中，如皮革、服裝機械的短時恒壓裝置，大型鍛壓機的鍛件夾持裝置，電纜收卷時保持電纜張緊，注塑料機械的防回彈恒壓等。 力矩電動機還可作調速用，因?yàn)榫哂熊洐C(jī)械特性，當負載增加時，電機的轉速下降而輸出力矩增加，反之，則相反。 由于力矩電動機起動力矩大，且具有短時堵轉能力，故又可用于啟閉閘（閥）門以及阻力矩大的拖動系統中和頻繁正反轉的裝置中或類似這些動作的各種機械上。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
